Miniatiūrinis grandinės pertraukiklis ( MCB ): Kas tai yra?
Kas yra MCB?
Miniatiūrinis grandinės pertraukiklis (MCB) - tai automatiškai valdomas elektros jungiklis, naudojamas žemos įtampos elektros grandinėms apsaugoti nuo žalos, kurią sukelia per didelė srovė dėl perkrovos ar trumpojo jungimo. MCB paprastai būna iki 125 A srovės, neturi reguliuojamų suveikimo charakteristikų ir gali veikti šiluminiu arba šiluminiu-magnetiniu būdu.
Saugiklis ir MCB
Dabar žemos įtampos elektros tinkluose vietoj saugiklių daug dažniau naudojami miniatiūriniai automatiniai jungikliai (MCB). Palyginti su saugikliu, MCB turi daug privalumų:
- Jis automatiškai išjungia elektros grandinę esant neįprastoms tinklo sąlygoms (tiek perkrovai, tiek gedimui). MCB daug patikimiau aptinka tokias sąlygas, nes yra jautresnis srovės pokyčiams.
- Kadangi išjungimo metu jungiklio valdymo rankenėlė būna išjungimo padėtyje, galima lengvai nustatyti elektros grandinės pažeistą zoną. Tačiau saugiklio atveju saugiklio laidą reikia patikrinti atidarius saugiklio rankeną arba išpjovą iš saugiklio pagrindo, kad būtų patvirtintas saugiklio laido perdegimas. Taigi, palyginti su saugikliu, daug lengviau nustatyti, ar MCB veikė.
- Saugiklių atveju neįmanoma greitai atkurti tiekimo, nes, norint atkurti tiekimą, saugiklius reikia pervynioti arba pakeisti. Tačiau MCB atveju galima greitai atkurti maitinimą (tiesiogine prasme) pasukant jungiklį.
- MCB naudojimas yra saugesnis nei saugiklis.
- MCB galima valdyti nuotoliniu būdu, o saugiklių - ne.
Dėl šių daugelio MCB pranašumų prieš saugiklius šiuolaikiniame žemos įtampos elektros tinkle miniatiūrinis automatinis jungiklis beveik visada naudojamas vietoj saugiklio,
Vienintelis MCB trūkumas, palyginti su saugikliais, yra tas, kad ši sistema yra brangesnė už saugiklių sistemą.
Miniatiūrinio grandinės pertraukiklio veikimo principas
Yra dvi miniatiūrinio automatinio jungiklio veikimo schemos. Vienas dėl šiluminio per didelės srovės poveikio, kitas - dėl elektromagnetinio per didelės srovės poveikio. Šiluminis miniatiūrinio automatinio jungiklio veikimas pasiekiamas naudojant bimetalinę juostelę, kai per MCB teka nuolatinė viršsrovė, bimetalinė juostelė įkaista ir lenkdamasi deformuojasi.
Šis bimetalinės juostelės įlinkimas išlaisvina mechaninį užraktą. Kadangi šis mechaninis užraktas yra pritvirtintas prie valdymo mechanizmo, jis priverčia atsidaryti miniatiūrinio automatinio jungiklio kontaktus.
Tačiau trumpojo jungimo metu staiga padidėjus srovei, stūmoklis elektromechaniškai pasislenka, susietas su MCB išjungimo rite arba solenoidu. Stūmoklis atsitrenkia į išjungimo svirtį, todėl nedelsiant išsiskleidžia užrakto mechanizmas ir atsidaro grandinės pertraukiklio kontaktai. Tai buvo paprastas miniatiūrinio grandinės pertraukiklio veikimo principo paaiškinimas.
Miniatiūrinio grandinės pertraukiklio konstrukcija
Miniatiūrinio automatinio jungiklio konstrukcija yra labai paprasta, tvirta ir nereikalaujanti priežiūros. Paprastai MCB neremontuojami ir neprižiūrimi, o prireikus tiesiog pakeičiami naujais. Miniatiūrinį grandinės pertraukiklį paprastai sudaro trys pagrindinės konstrukcinės dalys. Tai:
Miniatiūrinio grandinės pertraukiklio rėmas
Miniatiūrinio grandinės pertraukiklio rėmas yra išlietas korpusas. Tai standus, tvirtas, izoliuotas korpusas, kuriame sumontuoti kiti komponentai.
Miniatiūrinio grandinės pertraukiklio veikimo mechanizmas
Miniatiūrinio grandinės pertraukiklio valdymo mechanizmas yra miniatiūrinio grandinės pertraukiklio atidarymo ir uždarymo rankiniu būdu priemonė. Jame yra trys padėtys: "ĮJUNGTA", "IŠJUNGTA" ir "IŠJUNGTA". Išorinis perjungimo užraktas gali būti padėtyje "TRIPPED", jei MCB suveikia dėl per didelės srovės.
Rankiniu būdu išjungus MCB, perjungimo užraktas bus padėtyje "OFF". Esant uždarytai MCB būsenai, jungiklis yra padėtyje "ON". Stebint perjungimo užrakto padėtį galima nustatyti, kokios būklės yra MCB - uždarytas, suveikęs ar išjungtas rankiniu būdu.
Miniatiūrinio grandinės pertraukiklio išjungimo blokas
Išjungimo blokas (Trip unit) yra pagrindinė dalis, atsakinga už tinkamą miniatiūrinio grandinės pertraukiklio veikimą. MCB yra dviejų pagrindinių tipų išjungimo mechanizmai. Bimetalinis užtikrina apsaugą nuo perkrovos srovės, o elektromagnetinis - nuo trumpojo jungimo srovės.
Miniatiūrinio grandinės pertraukiklio veikimas

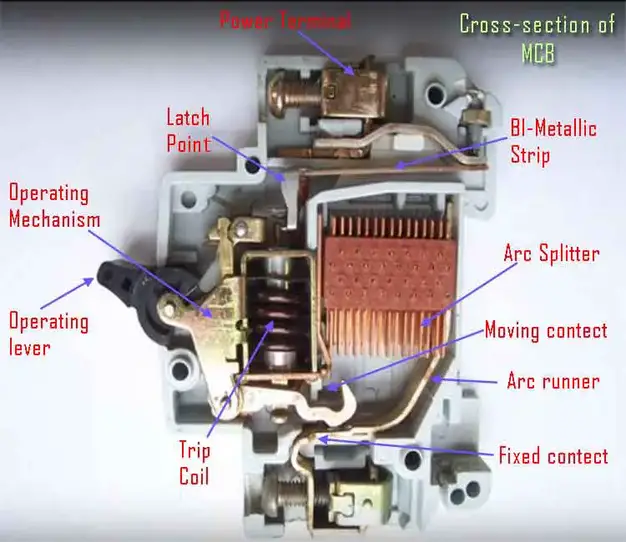

Viename miniatiūriniame automatiniame jungiklyje numatyti trys mechanizmai, kuriais jis išsijungia. Atidžiai įsižiūrėję į šalia esantį paveikslėlį, pamatysime, kad daugiausia yra viena bimetalinė juostelė, viena išjungimo ritė ir viena ranka valdoma įjungimo ir išjungimo svirtis.
Paveikslėlyje parodyto miniatiūrinio automatinio jungiklio elektros srovės perdavimo kelias yra toks. Pirmiausia kairės pusės maitinimo gnybtas, tada bimetalinė juostelė, tada srovės ritė arba išjungimo ritė, tada judantis kontaktas, tada nejudantis kontaktas ir galiausiai dešinės pusės maitinimo gnybtas. Visi jie išdėstyti nuosekliai.
miniatiūrinis grandinės pertraukiklis
Jei grandinė ilgai apkraunama, bimetalinė juostelė perkaista ir deformuojasi. Dėl šios bimetalinės juostelės deformacijos pasislenka užrakto taškas. MCB judamasis kontaktas, spaudžiant spyruoklei, su šiuo užrakto tašku sujungtas taip, kad nedidelis užrakto poslinkis atlaisvina spyruoklę ir priverčia judamąjį kontaktą judėti, kad atsidarytų MCB.
Srovės ritė arba paleidimo ritė yra įrengta taip, kad trumpojo jungimo metu tos ritės MMF priverčia jos stūmoklį atsitrenkti į tą patį užrakto tašką ir priverčia užraktą pasislinkti. Taigi MCB atsidarys tuo pačiu būdu.
Kai miniatiūrinio automatinio jungiklio valdymo svirtis valdoma ranka, t. y. kai rankiniu būdu išjungiame MCB, tas pats užrakto taškas pasislenka, todėl judantis kontaktas tokiu pat būdu atsiskiria nuo nejudančio kontakto.
Nepriklausomai nuo veikimo mechanizmo, pavyzdžiui, dėl bimetalinės juostelės deformacijos, dėl padidėjusio išjungimo ritės MMF arba dėl rankinio valdymo, pasislenka tas pats užrakto taškas ir išsiskleidžia ta pati deformuota spyruoklė. Tai galiausiai lemia judančio kontakto judėjimą. Judančiam kontaktui atsiskyrus nuo nejudančio kontakto, gali būti didelė lanko atsiradimo tikimybė.
Šis lankas kyla per lanko bėgį, patenka į lanko skirstytuvus ir galiausiai užgesinamas. Kai įjungiame MCB, iš tikrųjų atstatome pasislinkusį veikimo užraktą į ankstesnę įjungimo padėtį ir paruošiame MCB kitam išjungimo ar suveikimo veiksmui.
